1、RS-232模組安裝方式

①確定電源已關閉且將電源線自機器端拔除后，將機器底部翻轉至正面。

②卸下底部的3個固定螺絲。

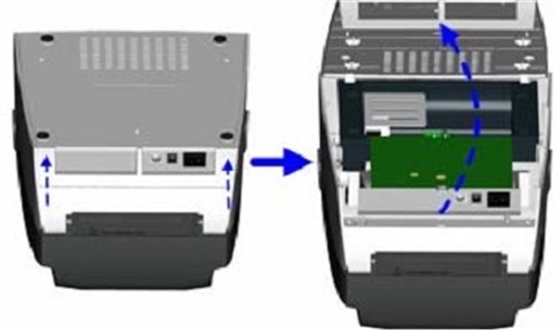

③以兩手按住圖示箭頭所指處往上推以打開機器底蓋。

④推開主板卡鉤后把主板翻轉至反方向。

⑤移除地線螺絲以及背板固定螺絲后取下連接卡背板。

⑥換上RS232連接卡蓋板后再鎖回地線螺絲及背板固定螺絲。

⑦將模組連接線的一端先插在RS232模組上。

⑧將RS232模組兩端的六角螺絲以尖嘴鉗轉松后拆下。

⑨將RS232模組對準網絡卡插孔安裝在機器上。
