關于EZ-2100Plus條碼打印機面板操作
3.1 控制面板介紹及一般操作
■FEED鍵
按下FEED鍵時，條碼機會依所使用紙張的類型將紙送出到指定的吐紙位置。當使用連續紙時，按FEED鍵一次會送出固定長度的紙，若是使用標簽紙時，按FEED鍵一次會送出一整張標簽。在使用標簽紙時，若不能正確的定位，請將條碼機做一次自動偵測。
■PAUSE鍵
一般待機狀態時按“PAUSE”鍵，則條碼機進入暫停模式，且LCD液晶顯示器會顯示“暫停中...”，此時條碼機無法接收任何指令，再按一次PAUSE鍵即可解除暫停狀態，并返回到待機狀態。
若打印途中按“PAUSE”鍵，條碼機會暫停打印，再按一次即可繼續打印未完成的部份。
■CANCEL鍵
列印途中按CANCEL鍵，LCD液晶顯示屏?xí)@示“已取消列印”，表示條碼機取消此次打印。
■依照不同的案件組合，也可以執行多項不同的功能，說明如下：
| 項目 | 功能鍵 | 聲音 | 說明 |
|---|---|---|---|
| 自我測試 | 按FEED鍵并開機 | 3聲 | 按住FEED鍵開機，直到打印機連續響3聲才放手 |
| 傾印模式 | 按FEED鍵并開機 | 3聲之后間隔1秒再響1聲 | 按住FEED鍵開機，直到打印機連續響3聲之后間隔1秒再響1聲才放手 |
| 標簽紙自動偵測模式 | 按PAUSE鍵并開機 | 3聲 | 按住PAUSE鍵開機，直到打印機連續響3聲才放手 |
| 回到預設值 | 按FEED和CANCEL鍵并開機 | 2次2短聲 | 同時按住FEED和CANCEL鍵并開機，直到打印機連續響2聲兩次才放手，機器即會回復到出廠設定值 |
| 下載模式 | 按CANCEL鍵并開機 | 1聲 | 按住CANCEL鍵開機，直到打印機響1聲后放手，此模式僅供下載Firmware之用 |
| 設定模式 | 開機狀態下按MENU鍵 | 3聲 | 在開機的情形下，按住MENU鍵不放，直到機器連續響3聲才放手 |
3.2 設定模式
在設定模式下（Setting mode）中，可依需求對打印模式、使用配件（切刀或剝離器）、紙張種類、以及串口傳輸率等各項參數做相關設定。
在開機情形下，按住MENU鍵不放，直到機器連續響3聲才放手，設定模式中，按鍵則有以下的作用：
MINUS Key：減少數值/進入或確定
MENU Key：下一個
PLUS Key：增加數值/取消或離開
在設定好離開前，條碼機會詢問是否要存儲此次設定，無論儲存與否，確定后即可回到待機狀態。
通過指示燈指定設置狀態，如下所示：
閃爍，亮燈
| MENU鍵 | MINUS鍵 | PLUS鍵 | Ribbon指示燈 | Media指示燈 | 說明 |
|---|---|---|---|---|---|
| 設定模式 | 離開不儲存 | 離開并存儲 | 亮燈 | 亮燈 | Ribbon和Media同時亮燈 |
| 調整打印濃淡度 | - | + | 亮燈 | Ribbon亮燈，每按一次，Ribbon燈閃一次，到底則改為嗶嗶聲 | |
| 調整打印速度 | - | + | 亮燈 | Media亮燈，每按一次，Media燈閃一次，到底則改為嗶嗶聲 | |
| 選擇打印模式 | Direct Thermal（熱敏） | Thermal Transfer（熱轉印） | 閃爍 | Ribbon亮燈并閃爍 | |
| 停歇點設定 | - | + | 閃爍 | 亮燈 | Ribbon亮燈并閃爍，并且，Media亮燈，每按一次Media燈閃一次，到底則改為嗶嗶聲 |
| 蜂鳴器設定 | 關閉 | 開啟 | 閃爍 | Media亮燈并閃爍 |
以下為各種設定選項的說明：
| Darkness(打印濃淡度) | 調整打印成品的濃淡度，設定數值為從0到19；預設值：10 |
| Speed(打印速度) | 可設定打印的速度 |
| 停歇點設定 | 可設定打印時的停歇點，設定數值為從0到40mm，此位移值可被打印機命令或軟件設定變更；預設值：0 備注：停歇點位置的最終設定值為“停歇點設置值”再加上“停歇點調整” |
| Printing mode（打印模式設定） | Thermal Transfer（熱轉印）：打印時，須配加碳帶，將內容轉印到標簽紙上 Direct Thermal(熱感式)：打印時不須碳帶，使用熱敏紙 預設值：Thermal Transfer（熱轉印） |
| Buzzer Setup（蜂鳴器設定） | ON：開啟蜂鳴器，OFF：關閉蜂鳴器；預設值：ON |
3.3 自我測試
條碼機的自我測試功能，可幫助使用者檢查條碼機本身是否正常無故障，進行自我測試時打印機會自動打印出一張自我測試頁樣張，此樣張可顯示目前打印機內部的設定資料，打印測試頁樣張后，條碼機即會自行回復正常待機狀態。
以下是自我測試的步驟：
①關閉電源，按住FEED鍵

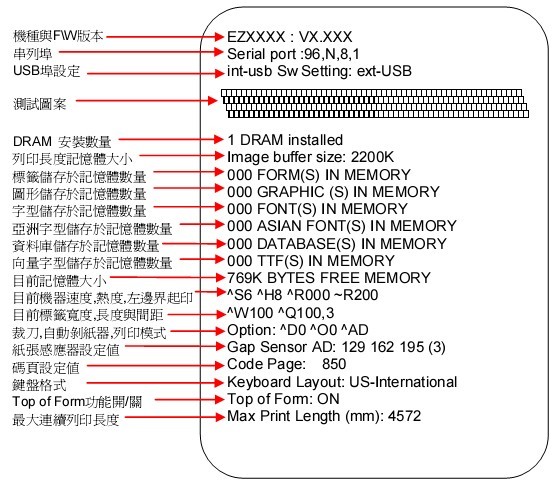

②打開電源（此時按住FEED鍵不放），嗶一聲以后警示器響3聲后便已進入自我測試中，立即放開FEED鍵，約1秒后，條碼機會自動打印如下內容，如此表示條碼機正常無故障。
3.4 傾印模式
進入傾印模式可檢查條碼機與電腦間的傳輸是否有誤，例如在傾印模式下若條碼機接收到8項控制命令時，條碼機將不針對此8項命令做任何處理，而是直接印出8項命令的內容，如此可以確認命令的傳輸及接收是否有誤。
傾印模式之測試步驟如下：
①關閉電源，按住FEED鍵
②打開電源（此時仍按住FEED鍵不放），按住FEED鍵開機，直到打印機連續響3聲之后間隔1秒再響1聲才放手，條碼機會自動列印出DUMP MODE BEGIN的字樣，如此表示條碼機已處于傾印模式。
③送出指令至條碼機，并將列印結果與送出的指令相對照，檢查是否相符。
④若要退出傾印模式，請點按FEED鍵，此時條碼機會自動印出OUT OF DUMP MODE的字樣，即表示恢復成正常待機狀態（亦可直接關機）。
3.5 標簽紙自動偵測模式
條碼機可自動偵測標簽（黑標紙）長度并作記錄，如此就可以于打印時免設定標簽長度，而條碼機亦會準確感應每張標簽（黑標紙）的位置。
①請先檢查移動式偵測器位置標志的位置是否在正確的偵測位置。
②關閉電源，按住PAUSE鍵
③打開電源（此時仍按住PAUSE鍵不放），警示聲響3聲，此時放開PAUSE鍵，條碼機即會自動偵測標簽大小并作記錄。
3.6 操作錯誤訊息
快速閃爍，慢速閃爍，持續亮燈
| 故障狀態 | LED燈 | 響聲 | 說明 | 解決方法 | ||
| Ribbon燈 | Media燈 | |||||
| 打印頭離位 | 持續亮燈 | 持續亮燈 | 同時亮燈 | 連續2次4聲 | 未關打印頭或關閉不完全 | 重新開啟打印頭并再度關上 |
| 打印頭溫度過熱，請稍候 | 快速閃爍 | 快速閃爍 | 輪流快速閃 | 無 | 打印頭溫度過高 | 當打印頭溫度降低后則會回到待機狀態 |
| 請裝紙張或檢查紙張偵測器 | 持續亮燈 | 2聲 | 偵測不到紙 | 確認移動式偵測器位置標志的位置是否在正確的偵測位置，若仍是偵測不到紙，請重做Auto Sensing | ||
| 紙張用盡 | 請更換紙張 | |||||
| 請檢查紙張或紙張?jiān)O(shè)定 | 持續亮燈 | 2聲 | 紙張傳送不正常 | 可能原因有：卡紙/紙張掉落在滾軸之后找不到標簽間距或黑標標記，黑標紙用完，請依實際的使用情形調整 | ||
| CF Card尚未格式化 | 慢速閃爍 | 慢速閃爍 | 同時慢速閃 | 連續2次2聲 | CF Card未正確格式化 | 進入CF Card格式化 |
| 記憶體已滿 | 慢速閃爍 | 連續2次2聲 | 記憶體空間已滿 | 刪除記憶體內不需要的資料或利用CF Card擴充 | ||
| Rewinder Full | 慢速閃爍 | 連續2次2聲 | 背紙回收器已滿 | 移動背紙回收器上的紙張 | ||
| 檔案沒找到 | 快速閃爍 | 連續2次2聲 | 找不到檔案 | 請使用~X4命令將所有檔案列印出來，再核對送到打印機的名稱是否正確及存在否 | ||
| 檔名重復 | 快速閃爍 | 連續2次2聲 | 檔名重復 | 更換檔名之后再下載一次 | ||
| 請裝碳帶或檢查碳帶偵測器 | 持續亮燈 | 連續2次3聲 | 未安裝碳帶但機器出現錯訊息 | 確認機器為熱敏模式 | ||
| 碳帶用盡或碳帶供應軸不動時 | 更換新的碳帶 | |||||
