今天兆麟小編抽出時間給用戶普及一下條碼掃描器內部中的機構？別看掃描器小巧靈活但是缺少了一個部件就掃描不了條碼了。

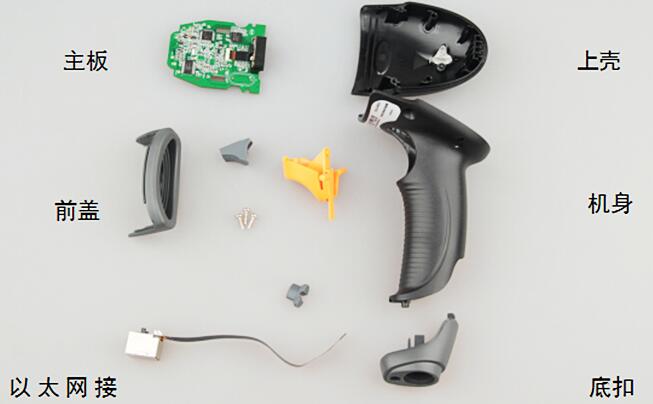

  條碼掃描器主要的零件有上殼，主板，以太網接口線，槍身，前蓋，按鍵，底扣。其中功能集合在一塊主板上，集成度高，機身手柄處采用條紋刻印，增加了防滑，使用者在使用中更好的保護了掃描槍。主板使用了1.5毫米玻璃纖維電路板。以下以新大陸掃描槍HR型號系列拆解為例。

如下圖所示：

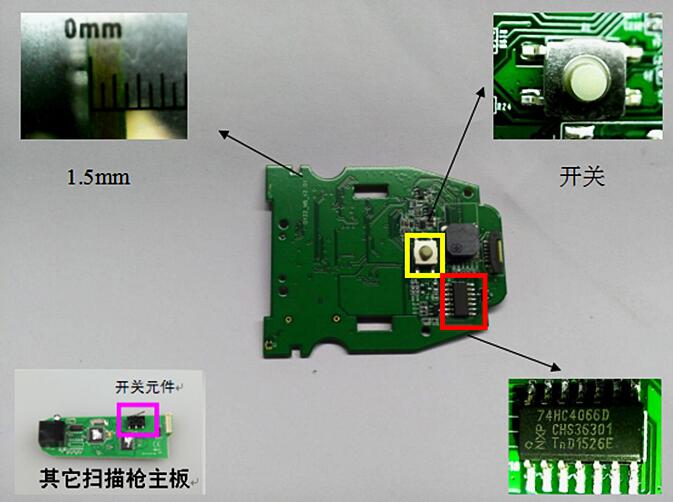

  紅色方框是邏輯芯片，就是各種邏輯電路組成的芯片。開關元件（黃色框內）使用硅膠頭貼片式輕觸按鍵開關，硅膠材質使灰塵和水分不易進入，軟質硅膠更能緩沖按鍵壓力，使按鍵壽命大大增加，但是成本比普通塑料頭開關的價格貴幾十倍。開關元件為貼片焊接，正面按壓受力，焊腳不易脫落。有部分廠商使用插件開關，側向受力，長期使用，開關焊腳容易脫落。

圖示：

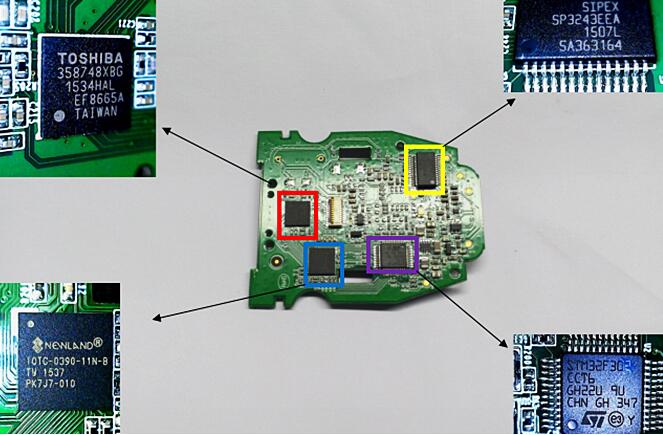

  主板正面集中了以下幾大大芯片。黃色邊框是是IC芯片，IC芯片是將大量的微電子元器件IC芯片形成的集成電路放在一塊塑基上，做成一塊芯片。紅色邊框是橋接器芯片，PIC微控制器通過USB2.0全速橋接器芯片連接USB閃存盤。藍色邊框是主控解碼芯片，為新大陸自主研發。具體性能保密中。它負責將CMOS運算放大器傳來的電平信號解碼、降噪、提取出有效信息，再根據不同的傳輸方式編碼傳送給電腦。紫色邊框是意法半導體公司的微控制器 ，相當于電腦的cpu。

圖示：

  霍尼韋爾(Honeywell)MK5145一維條碼掃描器-型號系列光學部分并不復雜，基本沒有可以活動的機械結構，ms5145是一款專門為商業商務定制的條碼掃描器，性能穩定，體積輕巧，手感自然，而且經過多次反復掉落實驗，可承受1.5米空中掉落也可以正常使用。
