自從噴墨打印機出現之后，很方便，但是隨之而來的問題也是很讓人頭疼，那就是耗材，相當?shù)暮牟?噴墨打印機雖然價格便宜，但是墨盒這個消耗品，實在是太讓人牙疼了。難怪打印機價格這么便宜。黑盒這么消耗，朋友你了解它里面的結構嗎?知道為什么如此的消耗嗎?那就讓我們來一起了解一下彩色墨盒的內部結構。首先我們先來了解一下黑盒的連供系統。

連供系統是在原裝墨盒基礎上把通氣孔鉆大，然后把外接墨盒通過軟管接到改裝后的原裝墨盒上。墨盒噴出墨水，墨盒內氣壓減小，將外置墨盒中的墨水吸入墨盒中，補充儲墨海綿中的墨水。但是缺點是顯而易見的，要改裝打印機，甚至有的時候要破壞打印機的外殼，外殼被破壞的話就沒有保修了。另外，軟管如果放置不當，可能會卡在打印機內部。

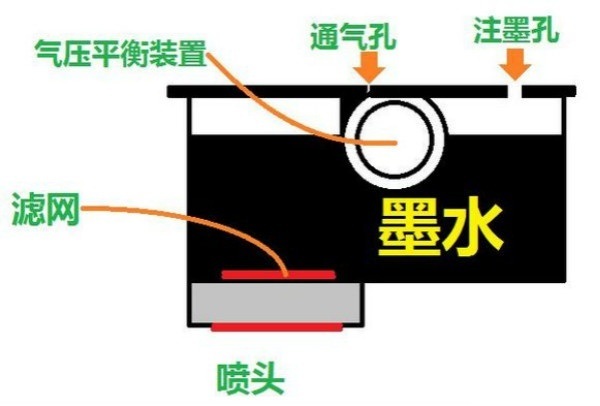

連噴墨盒的結構如圖。氣壓平衡系統是讓墨盒內部與外部的氣壓保持一致，而且不讓墨水倒流出來。原裝墨盒的通氣孔也是這個道理。

制作過程是把原裝墨盒的蓋子揭開，磨平上口沿，取出墨盒中的儲墨海綿，用AB膠把特制的透明蓋子粘上去，利用墨盒中大量的空間，直接把墨水注入到墨盒當中，墨水直接和打印頭接觸，只隔一層濾網。

好處是不用破壞打印機，連噴墨盒外形結構完全和原裝墨盒相同，墨盒中的儲墨量大大增加，就拿PG-840來說，原裝墨盒中的儲墨量是5ml，改裝成連噴墨盒后儲墨量是30ml，大大降低打印成本，打印完后還可以繼續注墨。

缺點是，因?yàn)槿〕隽四兄械膬?chǔ)墨海綿，使得墨水和打印頭之間只有一層薄薄的過濾網，因此容易堵住打印頭(儲墨海綿有很強的過濾能力)。連噴墨盒對墨水的質量要求很高。另外，沒有了儲墨海綿的吸附力，打印機不能很好地控制噴墨量，特別是清洗打印頭的時候會耗費大量的墨水，墨水不值錢，但是廢墨盒空間有限，打印頭排出的廢墨清理起來比較困難。

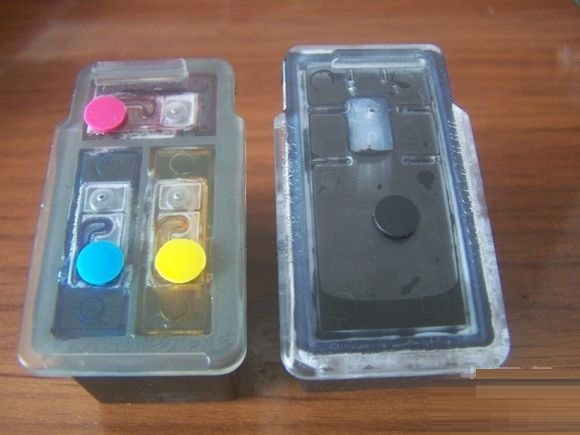

可以看到通氣孔和海綿壓桿，海綿壓桿的作用是讓海綿頂?shù)侥械撞亢蜑V網接觸，并且和墨盒內壁無縫接觸，保證它的過濾性能。

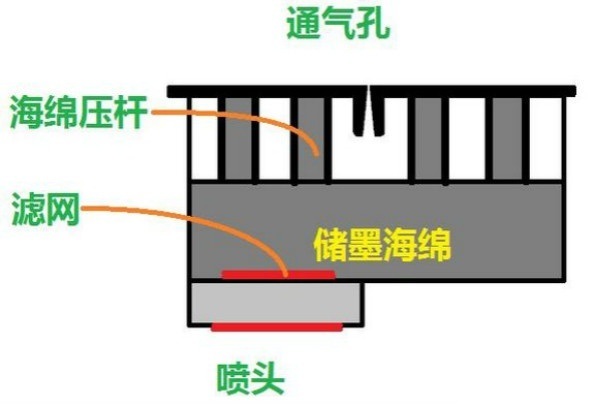

原裝彩色墨盒結構如下：

平時我們?cè)谫?gòu)買墨盒的時候也要擦亮一點眼睛，有些人會回收舊墨盒回去翻新，然后低價出售。墨盒在改裝過程中，會清洗。但是一些時間久遠的彩色墨盒噴頭很容易堵塞，翻新效果不佳。還是會有人銷售出去，當使用打印機時，電腦提示墨水沒有了，有可能是墨盒的噴頭堵塞了，導致打印不能正常進行。通過此文章，大家都大概了解了彩色墨盒的內部結構了以及注墨了吧。
