伴隨著市場的發展，無線射頻識別(RFID)技術越來越多的應用到工業現場中。RFID的英文全稱為“Radio Frequency IDentification”，中文翻譯為“無線射頻識別”。它是在20世紀50年代誕生的一種無線識別技術，可以在不接觸的情況下，利用無線電來進行身份識別。根據無線電頻率的不同，RFID系統可以分成低頻、高頻、超高頻及微波四種。

 低頻系統(LF)：RFID無線電波頻率低于134KHz的系統，遵循ISO/IEC 18000-2標準;

 高頻系統(HF)：RFID無線電波頻率在13.56MHz的系統，遵循ISO/IEC 15693(兼容ISO/IEC 18000-3)、ISO14443標準;

 超高頻系統(UF)：RFID無線電波頻率在860~960MHz之間的系統，遵循ISO/IEC 18000-6B/C標準;

 微波系統(Microwave)：RFID無線電波頻率在2.4GHz的系統，遵循ISO/IEC 18000-4標準;

 一個RFID系統一般由四部分組成：電子標簽、天線、讀寫器及應用軟件。

 電子標簽類似于條碼系統中的條碼，其內部集成了一個可以擦寫的芯片，用于存儲信息。 根據是否帶電池，電子標簽分為有源和無源兩種。有源電子標簽帶有電池，與無源電子標簽相比，可讀的距離較遠;

 天線：一般連接在讀寫器上，用于接收/發送電磁波;

 RFID讀寫器：用來讀取電子標簽的數據并傳送到上位機應用軟件系統中;有些也可以往電子標簽中寫數據;

 應用軟件：基于PC或PLC的軟件系統，用來處理讀寫器發送來的數據;

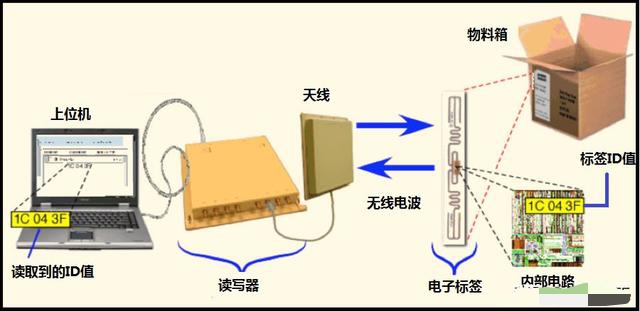

RFID系統如下圖所示：

RFID系統的工作原理如下：

 RFID讀寫器通過其天線向外發送一定頻率的電磁波;當電子標簽進入到發射天線的工作范圍內后其內部產生感應電流而被激活，于是將其存儲的信息通過內部天線發送出來;讀寫器的天線接收到來自電子標簽的載波信號，將其傳送給讀寫器;讀寫器對接收到的信號進行解調與解碼處理，并將處理后的數據發送給上位機或PLC處理系統。
